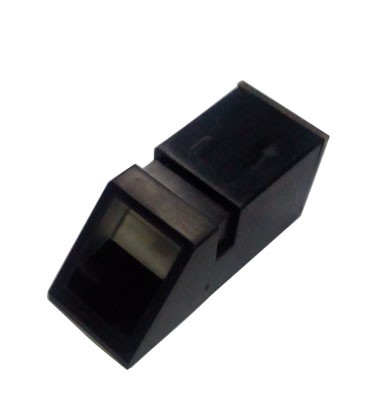

光學式指紋模塊SZT-263C
- 型號SZT-263C
- 品牌
- 價格
SZT263C指紋模塊具有指紋圖像處理、模板提取、模板匹配、指紋搜索和模板存儲等項功能。 指紋圖像讀取過程中，采用自適應參數調節機制，使干濕手指都有較好的成像質量，適用人群更廣泛。 模塊算法根據成像原理優化設計。算法對變形、質量差指紋均有較好的校正和容錯性能。
窗口尺寸 | 15.5mm（寬）*20.3mm（高） | |
采集頭體積 | 47.5mm(長)*20.40mm(寬)*20.09mm(高) | |
分辨率 | 500dpi | |
圖像大小 | 256*288 | |
灰度 | 256level | |
采集速度 | 30幀/秒 | |
工作電壓 | +3.3V / +5V | |
工作電流 | 采圖模式 | 125mA@（芯片供電+3.3V） 140mA@（芯片供電+5V） |
待機模式 | 43mA | |
睡眠模式 | / | |
指紋庫容量 | 128~512枚 | |
安全等級 | 5級 | |
上電時間 | <300ms | |
FLASH容量 | 1M byte | |
接口 | RS232 (TTL, 7pin, 1.25mm pitch) | |
通訊波特率 | 57600bps（YS協議） 115200bps（BR協議） | |
存放溫度 | -40℃~60℃ | |
工作溫度 | -20℃~55℃ | |
相對濕度 | 0% ~ %85 | |
認假率 | <0.001% | |
拒真率 | <0.1% | |
處理速度 | 指紋特征提取時間 | 420ms@eAlg 480ms@xAlg |
1:1比對時間 | 11ms@eAlg 22ms@xAlg | |
1：N搜索時間 | 130ms@eAlg/100 <1.5s@eAlg/1000 35ms@xAlg/100 80ms@xAlg/500 320ms@xAlg/3000 | |
觸摸 | 觸摸功能 | 有 |
工作電壓 | +3.3V / +5V | |
靜態電流 | 4uA@（觸摸供電+3.3V） 6uA@（觸摸供電+5V） | |
工作電流 | 6.5uA@（觸摸供電+3.3V） 8.5uA@（觸摸供電+5V） | |
輸出電平 | 高/低有效 | |
支持的操作系統 | 嵌入式，Android，Linux，Wince，Windows等操作系統 | |
